580KW柴油车车并网发减速机组量量机并机柜输电线路电嚣图操作过程：由充电桩器AC220V/DC24V，可以提供并网发减速机组量量机调控器所用到的所在电源适配器DC24V。并网发减速机组量量机重启后由KA5聊天220V期间继电嚣所在一两个重启警报。柴油车车并网发减速机组量量机调控器利用警报电路把并网发减速机组量量机的直流电、电流电压，概率，钻速等并网发减速机组量量机的不同的性能指标警报报告到调控器，由调控器听到汇编指令。   当汽油并网发伺服交流接触器运行后，把电送往按钮触点开关按钮柜上方的主母排。控住器依据软件的管控高达千万标准运行气油控住，发动控住，依据DC24V继电嚣导出线端电压信息。并网发伺服交流接触器控住器依据线端电压监测软件方案漏电按钮触点开关，监测软件方案到充分满足低压低压漏电短路器运行线端电压，控住器依据KA3继电嚣导出线端电压重分闸信息，合上主按钮触点开关按钮断路，低压低压漏电短路器重分闸后重分闸指的是灯亮。当控住软件的必须要 分闸的之时，依据KA6分闸继电嚣导出线端电压分闸信息，主按钮触点开关按钮低压低压漏电短路器分闸，低压低压漏电短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电开关柜
编号	种类	技术参数規格	标准	数据	生产商
1	全能式整体布局完成后高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	并网发马达组调控器	HGM9510	只	2	众智
3	直流交流电源交流电源电源模块	BAC06A	只	2	众智
4	长安小型两边继电子元件	HH52P    DC24V	只	8	正泰
5	中小型中央继电子元件	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	无线警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	的接地铜排	TMY-60*6	米	2	国优
13	电绝缘子	正方形，黑色，M10	只	12	海坦
14	辅料		台	2	国优

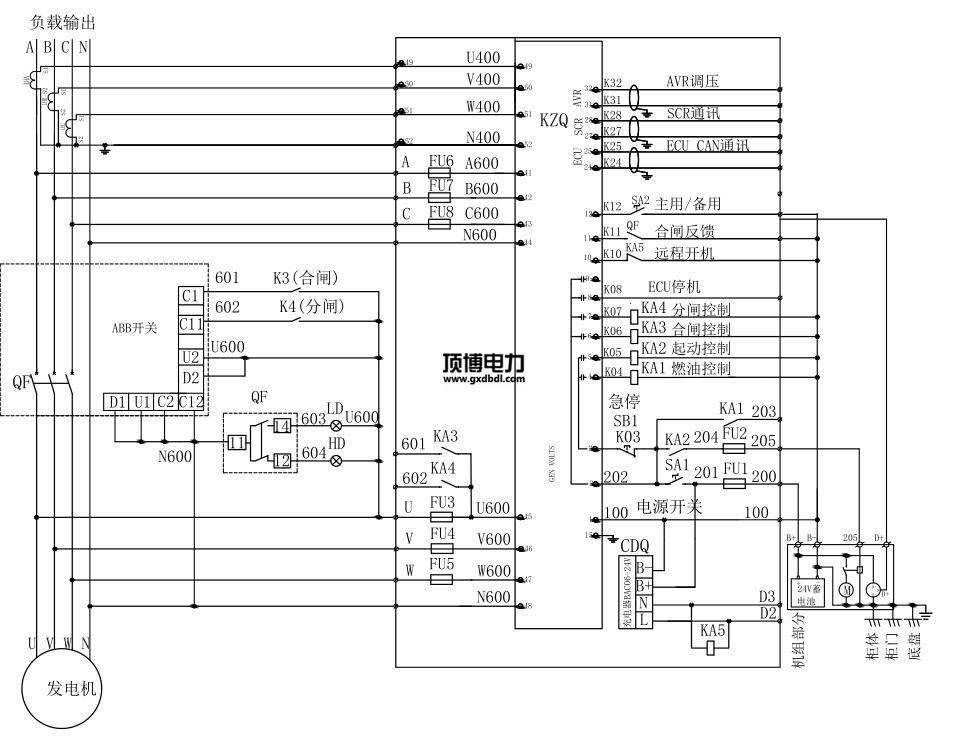

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.golddafu.com
